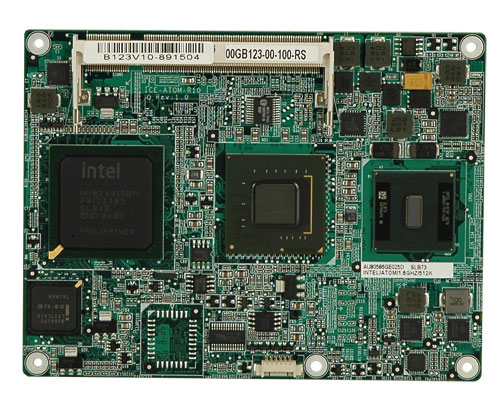

威強ETX工業主板----ICE-945GSE
Features
1. Intel® 45nm Mobile Core™ 2 Duo 处理器支持
2. 高性能 MPEG-2 解码, WMV9 (VC-1) 和 H.264 (AVC) 支持
3. DDR2 800/667MHz 双通道 SD RAM 支持 (系统最大支持 4 GB)
4. 18/24-bit 双通道 LVDS, 模拟 CRT, HDTV 支持
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
|
CPU |
Intel® Atom™ 处理器 N270 1.6GHz 支持 533MHz FSB |
|
芯片组 |
Intel® 945GSE
Intel® 82801GBM/ICH7M |
|
BIOS |
AMI BIOS |
|
内存 |
一个 200-pin 533/400MHz DDR2 SO-DIMM supported (系统最大支持2GB) |
|
以太网 |
一个Intel® 82541PI GbE 芯片 |
|
I/O接口 |
8 x USB 2.0 (对于基板)
2 x SATA (对于基板)
1 x IDE 通道 (对于基板) |
|
扩展槽 |
1 x SDVO 信号对于基板
4 x PCIe x1 信号对于基板
4 x PCI , 32 bit / 33 MHz PCI Bus 对于基板 |
|
看门狗定时器 |
软件可编程支持 1 ~255 sec. 系统复位 (依靠 super I/O 的基板) |
|
电源 |
AT / ATX 支持 |
|
功耗 |
12V@0.95A (Intel® Atom™ 处理器 N270 支持 1GB DDR2) |
|
工作温度 |
操作: 0°C~ 60°C (ICE-945GSE-N270-R10)
操作: -40°C ~ 85°C (ICE-945GSE-N270W2-R10)
操作: -20°C ~ 70°C (ICE-945GSE-N270W-R10) |
|
相对湿度 |
操作: 5% ~95% 无冷凝 |
|
尺寸 |
125 mm x 95 mm |
|
重量 |
GW: 700g / NW 250g |
Ordering Information
|
Part No. |
Description |
|
ICE-945GSE-N270-R11 |
COM express basic type 2 Module with Intel® Atom™ Processor N270 1.6G, VGA/LVDS, GbE, USB, SATA and audio |
|
ICE-945GSE-N270W2-R11 |
COM express basic type 2 Module with Intel® Atom™ Processor N270 1.6G, VGA/LVDS, GbE, USB, SATA and audio, -40~85°C |
|
ICE-945GSE-N270W-R11 |
COM express basic type 2 Module with Intel® Atom™ Processor N270 1.6G, VGA/LVDS, GbE, USB, SATA and audio, -20~70°C |
|
ICE-DB-9S-R10 |
Base board for COM express Type 2 module |
|
34000-000231-RS |
Heatsink for COM express module |
Packing List
|
1 * ICE-945GSE Single Board Computer |
1 * Heatspreader |
|
1 * Utility CD |
1 * QIG (Quick Installation Guide) |
 ICE-945GSE.pdf
|
| |
|
|
|
