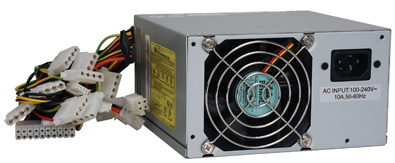

威強工業電源----ACE-4860AP
Features
• 600W 高电源功耗支持RAID/Multi-core 系统
• 高效率
• ATX2.0 标准带全新20+4 ATX 电源和 SATA 接口
• 全功能过压/过流保护
• 100% Hi-pot测试
• 通过多种安规和EMC认证
• 全部+12V 输出电流达到40A
Specifications
 ACE-4860AP.pdf
|
输入 |
输入电压 :90 ~ 264 VAC 全范围
频率 :47 ~ 63 Hz
输入电流 :
12 A(RMS)@115 VAC
6 A(RMS)@230VAC
涌浪电流 :
60 A 最大支持 115 VAC
150 A 最大支持 230 VAC |
|
输出 |
|
电压 |
最小负载 |
最大负载 |
波纹 & 噪音 |
|
+5 V |
0 A |
30 |
50 mV P-P |
|
+12 V1 |
1 A |
12 A |
120 mV P-P |
|
+12 V2 |
1 A |
12 A |
120 mV P-P |
|
+12 V3 |
0.5 A |
18 A |
120 mV P-P |
|
+12 V4 |
0 A |
18 A |
120 mV P-P |
|
-12 V |
0 A |
1 A |
120 mV P-P |
|
+3.3 V |
0 A |
24 A |
50 mV P-P |
|
+5 Vsb |
0 A |
3 A |
50 mV P-P |
|
*+5 V + 3.3 V总电流输出小于160 W
*+12 V1~ +12 V4总功耗低于40 A |
|
过压保护 |
+12 V : 14.6 V ±10%
+5 V : 6.2 V ±10%
+3.3 V : 4 V ±10% |
|
短路保护 |
+3.3 V, +5 V, +12 V关闭和锁定 |
|
|
功率 |
600W |
|
PFC |
激活 |
|
保持时间 |
16 ms Min. |
|
效率 |
70% |
|
寿命(Hrs) |
100,000小时 |
|
Outline Connector |
20+4-pin ATXx1, 4-pin 12 V CPU x1,HDD/CDROM x9, FDD x1, SATA x2 |
|
储存温度 |
-40 ~ 70˚C |
|
工作温度 |
0 ~ 50˚C
(40 ~ 50˚C降负荷曲线) |
|
尺寸(W×H×D)(mm) |
140X 150 X 86 (mm)
5.51 X 5.91 X 3.39 (inch) |
Ordering Information
|
Part No. |
Description |
|
ACE-4860AP-R11-RS |
600 W AC-DC PS/2 ATX power supply, with PFC |
|
