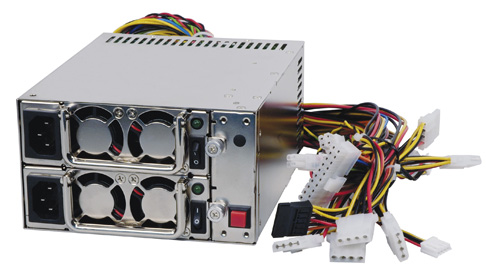

威強工業電源----ACE-R4130AP
Features
•无铅制程
•高效率稳定
•低噪音和波纹
•符合ATX2.2标准, 带20+4-pinATX电源和SATA连接器
•输出电压和过流保护
•符合多种安规/电磁兼容认证
Specifications
 ACE-R4130AP.pdf
|
输入 |
电压：90 ~ 264 VAC 宽范围
频率：47 Hz~ 63 Hz
输入电流：
6 A(RMS)@110 VAC
3 A(RMS)@220 VAC
涌浪电流：
60 A 最大支持 110 VAC
80 A 最大支持 220 VAC |
|
输出 |
|
电压 |
最小负载 |
最大负载 |
Load Reg. |
line Reg. |
波纹&噪音 |
|
+5V |
3A |
25A |
±5% |
±1% |
50mV P-P |
|
+12V |
2A |
16A |
±7% |
±1% |
120mV P-P |
|
-5V |
0A |
0.5A |
±10% |
±1% |
150mV P-P |
|
-12V |
0A |
0.5A |
±10% |
±1% |
150mV P-P |
|
+3.3V |
1A |
18A |
±5% |
±1% |
50mV P-P |
|
+5 Vab |
0.1A |
2A |
±5% |
±1% |
60mV P-P |
*总电流 +5 V , + 3.3 V 不超过35 A
*总电流 +5 V , +3.3 V , +12 V 不超过 282 W
|
|
功率 |
300 W |
|
PFC |
激活 |
|
保持时间 |
16 ms Min. |
|
效率 |
65 % |
|
寿命(Hrs) |
160,000小时 |
|
输出接口 |
20+4PIN ATXx1, 4PIN 12V CPU x1,
HDD/ CD ROM x8, FDD x2, SATA x2,
Buzzer Reset x1, T.T.L signal x1, LED 电源 x1 |
|
储存温度 |
-20 ˚C~ 80 ˚C |
|
工作温度 |
0 ˚C~50 ˚C |
|
尺寸(W×H×D)(mm) |
185 x 150 x 86 (mm)
7.28 x 5.91 x 3.39 (inch) |
Ordering Information
|
Part No. |
Description |
|
ACE-R4130AP-RS |
300W Mini Redundant ATX Power Supply, with PFC |
|
ACE-R4130AP1-RS |
300W AC-DC ATX Redundant module, for ACE-R4130AP,with PFC |
 |
| |
|
|
|
