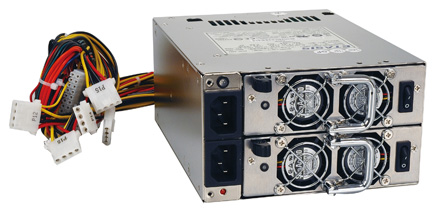

威強工業電源----ACE-R4140AP
Features
• 激活的PFC 功能
• 具有远程 DC 传感器 +5V 和+3.3V
• 短路保护
• 过流保护
• 过压保护
• 过功耗保护
• MTBF > 100,000小时
• 紧凑型设计
• 电源失败报警讯号
• 前面板LED 灯指示电源状态
• 200 - 240 VAC 全范围
• 立式和卧式两种规格
Specifications
 ACE-R4140AP.pdf
|
输入 |
电压：90 ~ 264 VAC 全范围
频率：47 Hz~ 63 Hz
输入电流：
8 A(RMS)@ 100 VAC
4 A(RMS)@ 240 VAC
涌浪电流：
80 A 最大支持 100 VAC
120 A 最大支持 240 VAC |
|
输出 |
|
电压 |
最小负载 |
最大负载 |
波纹 & 噪音 |
|
+5V |
0A |
6A |
50mV |
|
+12 V |
2.5 A |
30 A |
120 mV P-P |
|
-12 V |
0.1 A |
0.8 A |
120 mV P-P |
|
+3.3 V |
2 A |
25 A |
50 mV P-P |
|
+5Vsb |
0A |
0.3A |
60mV |
+5 V, +12 V总功耗低于150 W
+3.3 V, +5 V, +12V总功耗低于440 W
过压保护
+5 V 输出 5.7 V ~ 6.5 V
+12 V 输出 13.3 V ~ 14.5 V
+3.3 V 输出 3.9 V ~ 4.5 V
过载保护
+5 V 输出 10.5 V ~ 12.5V
+12 V 输出 25.2 V ~ 30 V
+3.3 V 输出 6.93 V ~ 8.25 V
短路保护
+3.3 V, +5 V, +12 V 关闭和锁定 |
|
保持时间 |
17 ms Min. |
|
效率 |
65 % |
|
寿命(Hrs) |
100,000小时(常温25 ℃,满载状态下) |
|
输出接口 |
20+4PIN ATXx1, 4PIN 12V CPU x1, HDD/
CD ROM x8, FDD x2, SATA x2, Buzzer
Reset x1, T.T.L signal x1, LED 电源 x1 |
|
储存温度 |
-40 °C~ 70 °C |
|
工作温度 |
0 °C~ 50 °C |
|
尺寸(W×H×D)(mm) |
150 x 85 x 190 (mm) |
Ordering Information
|
Part No. |
Description |
|
ACE-R4140AP-RS |
400W Mini Redundant ATX Power Supply, with PFC |
|
ACE-R4140AP1-RS |
A400W AC-DC ATX Redundant module, for ACE-R4140AP, with PFC |
 |
| |
|
|
|
