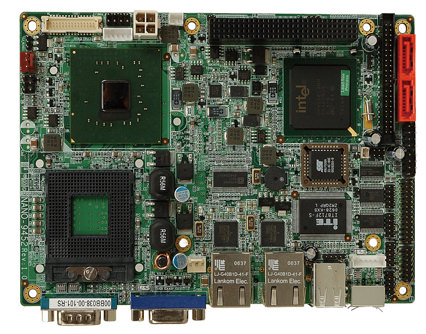

威強嵌入式主板----NANO-9452
Features
1. 支持Intel® Core™2 Duo, Core™Duo/ Solo 处理器支持 667 MHz FSB
2. VGA 集成于 Intel® 945GME 支持 1080i HDTV-out, 18/24-bit 双通道 LVDS
3. DDR2 667/533/400 MHz SO-DIMM 插槽支持达到 2 GB
4. Dual PCIe Broadcom BCM5787M GbE 芯片组
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 NANO-9452.pdf
|
CPU |
Socket M Intel® Core™2 Duo, Core™ Duo/Solo 处理器支持 667MHz FSB Celeron® M 处理器支持 533MHz FSB (Yonah Core) |
|
芯片组 |
Intel® 945GME + ICH7M |
|
BIOS |
AMI BIOS |
|
内存 |
一个 200-pin 667/533/400MHz DDR2 SDRAM SO-DIMM (系统最大支持 2GB) |
|
以太网 |
Dual PCIe Realtek RTL8111E GbE 芯片组 |
|
I/O接口 |
6 x USB 2.0
2 x SATA
1 x IDE
3 x RS-232
1 x RS-232/422/485
1 x PS/2 for KB/MS
1 x LPT
1 x CF Type II |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出透过 super I/O |
|
Super I/O |
ITE IT8712F |
|
红外连接器 |
1 x 红外接口 by pin header |
|
音频 |
5.1 通道音频套件支持 Realtek ALC655 AC’97 编解码 7.1 通道 HD 音频套件支持 Realtek ALC888 编解码支持双音频流 |
|
显示接口 |
VGA 集成于 Intel® 945GME 支持 HDTV 分辨率达到 1080i 通过 component 接口 18/24-bit 双通道 LVDS |
|
扩展槽 |
1 x PCI-104 (PCI Bus) |
|
看门狗定时器 |
软件可编程支持 1-255 sec. 通过 super I/O |
|
电源 |
仅支持 12V AT/ATX 支持 |
|
功耗 |
12V@2.99A (Intel® Core™2 Duo T2500 2.0GHz, 2GB 800 MHz DDR II) |
|
工作温度 |
操作: 0°C ~ 60°C (32 ~ 140° F) |
|
相对湿度 |
操作: 5% ~ 95% 无冷凝 |
|
尺寸 |
165 mm x 115 mm |
Ordering Information
|
Part No. |
Description |
|
NANO-9452-R40 |
EPIC SBC, Intel® Core™2 Duo, Core Duo/ Solo FSB 667MHz with VGA/LVDS/HDTV-out, Dual PCIe GbE, SATA and audio |
|
32000-044300-RS |
USB cable |
|
19800-000110-RS |
RS-232/422/485 cable |
|
AC-KIT08R-R10 |
5.1 channel AC' 97 Audio Kit with Realtek ALC655 codec |
|
AC-KIT-883HD-R10 |
7.1 channel HD audio kit with Realtek ALC883 codec support dual audio streams |
|
CF-479B-RS |
CPU cooler (50 mm x 50 mm x 26 mm, 50W ) |
|
32200-015100-RS |
LPT cable |
|
32100-043403-RS |
ATX power cable |
|
32000-083701-RS |
HDTV out cable |
Packing List
|
1 * NANO-9452 single board computer |
2 * RS-232 cable (P/N:32200-000049-RS) |
|
1 * KB/MS cable (P/N:32006-000300-100-RS) |
1 * SATA power cable (P/N:32102-000100-200-RS) |
|
2 * SATA cable (P/N:32000-062800-RS) |
1 * IDE cable (P/N:32200-000009-RS) |
|
1 * Mini jumper pack |
1 * Power cable (P/N:32100-087100-RS) |
|
1 * QIG |
1 * Utility CD |
 |
