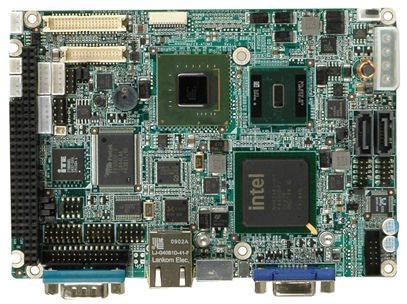

威強嵌入式主板----WAFER-945GSE3
Features
1. Intel® Atom™ N270 1.6GHz CPU 支持超低电压无风扇
2. 支持双显支持 VGA+LVDS, VGA+TTL
3. 支持四个 COM, 四个 USB 2.0, 两个 SATA 和 CF Type II 插槽
4. 支持 PC/104 ISA 扩展插槽
5. 低功耗散热设计
6. 后面 I/O 如同 WAFER-9371A 和 WAFER-8523
7. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 WAFER-945GSE3.pdf
|
CPU |
Intel® Atom™ 处理器 N270 1.6GHz 支持 533Mhz FSB |
|
芯片组 |
Intel® 945GSE
Intel® 82801GBM/ICH7M |
|
BIOS |
AMI BIOS |
|
内存 |
一个200-pin 533MHz DDR2 SDRAM SO-DIMM (系统最大支持2GB) |
|
以太网 |
一个PCIe Realtek 8111CP GbE 芯片组 |
|
I/O接口 |
I/O 接口
3 x RS-232
1 x PS/2 for KB/MS
1 x CF Type II
4 x USB 2.0
(如同 WAFER-9371A, WAFER-8523)
2 x SATA
(COM1 支持通过跳线 5v/12V 电压可选)
1 x RS-232/422/485
(COM2 支持通过跳线 5v/12V 电压可选) |
|
数字I/O |
8-bit 数字 I/O (4-bit 输入, 4-bit 输出) |
|
Super I/O |
Fintek F81865 |
|
红外连接器 |
1 x 红外接口 (共享 COM2) |
|
音频 |
Realtek ALC655支持AC'97 codec |
|
显示接口 |
Intel® Graphics Media Accelerator 950 VGA 集成于 Intel® 945GSE 18 bit 双通道 LVDS 集成于 |
|
扩展槽 |
PC/104 (ISA Bus, 不支持ISA DMA 模式) |
|
看门狗定时器 |
软件可编程, 支持1~255 sec., 系统复位 |
|
电源 |
仅支持 5V 或 5V/12V, AT/ATX 支持 |
|
功耗 |
5V@2.54A (Intel® Atom™ N270 1.6G 支持 2GB DDR2) |
|
工作温度 |
0°C~ 60°C ( 32°F~140°F) |
|
相对湿度 |
5% ~95% 无冷凝 |
|
尺寸 |
146 mm x 102 mm |
|
重量 |
GW: 650g / NW 250g |
Ordering Information
|
Part No. |
Description |
|
WAFER-945GSE3-N270-R10 |
3.5" SBC with Intel® Atom™ N270 1.6G, VGA/LVDS/TTL, GbE,CFII, USB, SATA, LPT, 4COM and PC/104 |
|
32200-026500-RS |
RS-232/422/485 Cable |
|
32102-000100-200-RS |
SATA Power Cable |
|
32100-052100-RS |
ATX Power Cable |
|
32200-015100-RS |
LPT Cable |
Packing List
|
1 * WAFER-945GSE3 single board computer |
2 * SATA cable (P/N:32000-062800-RS) |
|
1 * KB/MS cable (P/N:32006-000300-100-RS) |
1 * Audio cable (P/N:32000-072100-RS) |
|
1 * Dual USB cable (P/N:32001-004600-100-RS) |
2 * RS-232 cable (P/N:32200-000049-RS) |
|
1 * Mini Jumper Pack |
1 * Utility CD |
|
1 * QIG (Quick Installation Guide) |
| |
| |
|
|
|
