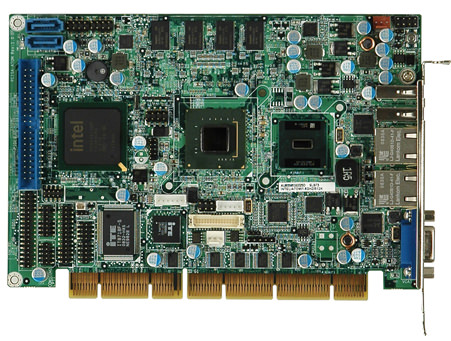

威強半長CPU卡----PCISA-945GSE
Features
1. PCISA CPU 支持四个 PCI 和 ISA 扩展
2. Intel® Atom™ N270 处理器 1.6GHz 核心速度支持 533MHz FSB 和
512KB L2 缓存
3. 512 MB 的 533 MHz DDR2 SDRAM 板载
4. 支持 VGA, HDTV-out 达到 1080i 和 18-bit 双通道 LVDS 支持双显
5. 两个 SATA, 一个 IDE, 软驱和 CF type I/II 支持数据存储
6. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 PCISA-945GSE.pdf
|
CPU |
板载 Intel® Atom™ N270 处理器 1.6 GHz 512 KB L2 缓存支持 533 MHz FSB |
|
芯片组 |
Intel® 945GSE + ICH7M |
|
BIOS |
AMI BIOS |
|
内存 |
板载 512 MB DDR2 533 MHz 内存 一个 200pin (系统内存最大支持 2GB)533MHz DDR2 SDRAM DIMM. |
|
以太网 |
Dual PCIe Realtek 8111CP GbE |
|
I/O接口 |
1 x RS-232
1 x RS-232/422/485
2 x SATA
1 x LPT
1 x IDE
1 x FDD
1 x 6 pin header 的 KB/MS 1 x CF type I/II
6 x USB 2.0 (支架上两个, 板载通过 by pin header 引入的四个) |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出 |
|
Super I/O |
ITE IT8718F |
|
红外连接器 |
1 x 红外 by pin header |
|
音频 |
支持 7.1 通道 HD 音频或 5.1 通道 AC'97 通过威强音频套件 |
|
固态电子盘 |
1 x CF type I/II |
|
显示接口 |
VGA 集成于 Intel® 945GSE
HDTV/TV 支持 NTSC/PAL 和 HDTV分辨率达到 1080i
18-bit 双通道 LVDS |
|
看门狗定时器 |
软件可编程支持 1 ~255 sec. 系统复位 |
|
电源 |
AT/ATX 电源 |
|
功耗 |
5V@2.89A, 12V@0.22A (Intel® Atom™ N270 1.6GHz/533 MHz CPU with 512 MB DDR2 533 MHz) |
|
工作温度 |
操作: 0ºC ~ 60ºC ( 32ºF ~ 140ºF) |
|
相对湿度 |
操作: 5% ~95% 无冷凝 |
|
尺寸 |
185 mm x 127.6 mm |
|
重量 |
GW: 1000 g / NW: 252 g |
Ordering Information
|
Part No. |
Description |
|
PCISA-945GSE-N270-512MB-R11 |
PCISA CPU Card with Intel® Atom™ N270 1.6G processor, 512MB memory on board, VGA/LVDS/HDTV-out, Dual PCIe GbE, USB 2.0, SATA |
|
AC-KIT883HD-R10 |
7.1 Channel HD Audio Kit with Realtek ALC883 support dual audio streams |
|
AC-KIT08R-R10 |
5.1 Channel AC'97 Audio Kit with Realtek ALC655 |
|
HDTVCABLESET-01 |
HDTV Cable Set with S-Video, composite and component Interfaces |
|
32102-000100-200-RS |
SATA power cable |
|
32200-000052-RS |
ATA 66 flat cable |
|
32200-000058-RS |
FDD cable w/o bracket |
|
19800-000110-RS |
RS-232/422/485 cable with bracket |
|
19800-000075-RS |
KB/MS cable with bracket |
Packing List
|
1 * 1 x PCISA-945GSE single board computer |
1 * Mini Jumper Pack |
|
2 * SATA cable (P/N:32000-062800-RS) |
1 * LPT/RS-232 cable (P/N:19800-000027-RS) |
|
1 * USB Cable (P/N:CB-USB02-RS) |
1 * Utility CD |
|
1 * QIG |
| |
| |
|
|
|
