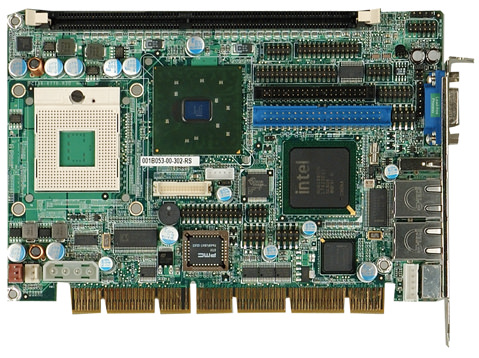

威強半長CPU卡----PCISA-6770E2
Features
1. 支持 45/65 nm Socket P Intel® Mobile Core™2 Duo 和 Celeron® M 处理器支持 667
MHz 或 800 MHz FSB
2. Intel® GME965 集成 GMAX3100 图形引擎和高质量传输视频回放
3. HDTV-out, LVDS 和 VGA 显示输出支持双显功能
4. Dual PCIe GbE, 三个 SATA II, CF Type II 和丰富的 IO 设计
5. 威强一键恢复 (One Key Recovery) 解决方案可快速创建 OS 备份和恢复
Specifications
 PCISA-6770E2.pdf
|
CPU |
Socket 479: Intel® Pentium® M 或 Celeron® M 支持 400 MHz FSB 板载: 1 GHz 零缓存或 600 MHz 512 KB 缓存
Intel® Celeron® M |
|
芯片组 |
Intel® 852GM + ICH4 |
|
BIOS |
AMI BIOS |
|
内存 |
一个 184-pin 1 GB (max.) 200 MHz 或 266 MHz DDR SDRAM DIMM 支持 (系统最大支持 1 GB) |
|
以太网 |
Dual 10/100Mbps Intel® 82562ET/82551ER 以 太网芯片组 |
|
I/O接口 |
1 x RS-232
1 x RS-232/422/485
1 x LPT
1 x 红外
1 x FDD
2 x IDE
5 x USB
2.0
(板载四个, 支架上两个)
1 x KB/MS (PS/2)
1 x 5-pin header for KB
1 x CF Type II |
|
数字I/O |
8-bit 数字 I/O, 4-bit 输入/ 4-bit 输出 |
|
Super I/O |
Winbond W83627HG |
|
红外连接器 |
1 x IrDA |
|
音频 |
Realtek ALC655 AC'97 codec |
|
固态电子盘 |
CF Type II |
|
显示接口 |
VGA 集成于 Intel® 852GM 18/24-bit 双通道 LVDS |
|
扩展槽 |
N/A |
|
看门狗定时器 |
软件可编程, 支持1~255 sec., 系统复位 |
|
电源 |
AT 和 ATX |
|
功耗 |
5 V @ 3.5 A, 12 V @ 1.9 A 运行 a 1.7 GHz 2 MB L2 缓存 Intel® Pentium® M 处理器支持 266 MHz 512 MB DDR DIMM |
|
工作温度 |
操作: 0°C ~ 60°C (32° F ~ 140° F) |
|
相对湿度 |
操作: 5% ~ 95% 无冷凝 |
|
尺寸 |
185 mm x 127.6 mm |
|
重量 |
GW: 1.0Kg |
Ordering Information
|
Part No. |
Description |
|
PCISA-6770E2-RS-R30 |
PCISA Intel® Pentium® M/ Celeron® M CPU Card with VGA/LVDS/TTL, Dual LAN, USB 2.0 and Audio |
|
PCISA-6770E2-RS-600-R30 |
PCISA Intel® Celeron® M 600 MHz 512K Cache CPU Card with VGA/LVDS/TTL, Dual LAN, USB 2.0 and Audio |
|
PCISA-6770E2-RS-1GZ-R30 |
PCISA Intel® Celeron® M 1GHz Zero Cache CPU Card with VGA/LVDS/TTL, Dual LAN, USB 2.0 and Audio |
|
32200-000058-RS |
2.0 mm Pitch FDD cable |
|
CF-518-RS |
CPU cooler |
Packing List
|
1 * PCISA-6770E2-RS single board computer |
1 * Mini jumper pack |
|
1 * ATA66/100 HDD cable (P/N:32200-000052-RS) |
1 * RS232/LPT cable (P/N:19800-000027-RS) |
|
1 * RS-232/422/485 cable (P/N:19800-000110-RS) |
1 * Audio cable (P/N:19800-000800-100-RS) |
|
1 * Keyboard/ PS2 mouse cable (P/N:32006-000300-100-RS) |
1 * USB cable (P/N:CB-USB-02-RS) |
|
1 * Utility CD |
1 * QIG |
|
| |
|
|
|
